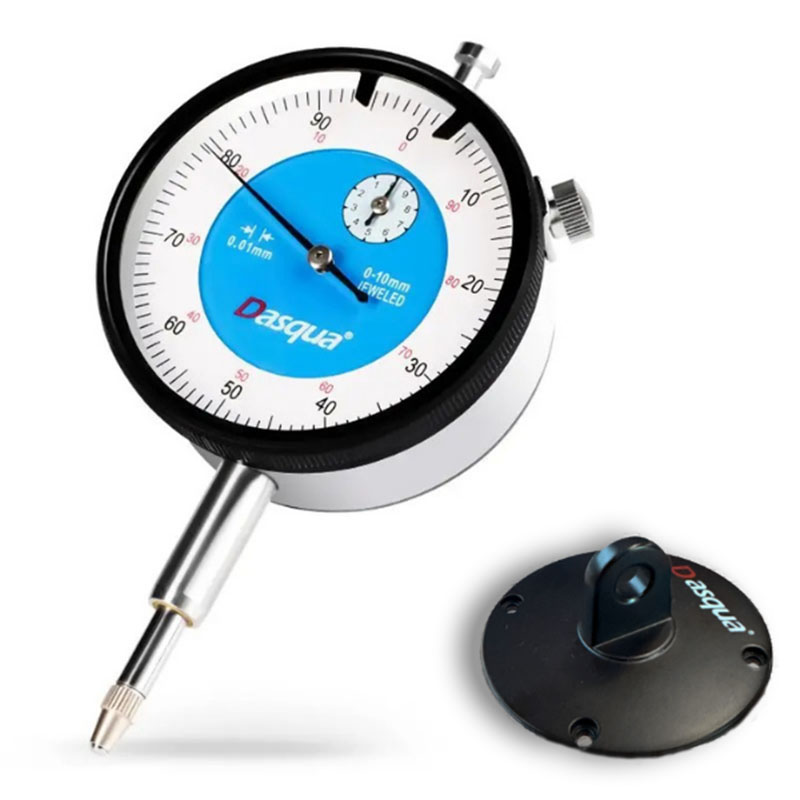

Gelince Haber VerDasqua 5111-1005 kulaklı analog komparatör saati, hassas doğrusal ölçümlerin yapılması ve küçük ölçü sapmalarının belirlenmesi için geliştirilmiş bir ölçüm cihazıdır. 0-10 mm ölçüm aralığı ve 0.01 mm çözünürlüğü sayesinde yüzey düzlüğü kontrolü, mil salgısı ölçümü ve makine ayarlarının hassas şekilde yapılması gibi uygulamalarda güvenilir sonuçlar elde edilmesine yardımcı olur. DIN 878 standardına uygun olarak üretilen cihaz, dayanıklı mekanizması ve akıcı ibre hareketi sayesinde endüstriyel ölçüm işlemlerinde stabil ve tekrarlanabilir ölçümler sunar.
Dasqua 5111-1005 modeli, DIN 878 standardına uygun üretimi sayesinde hassas ölçüm uygulamalarında güvenilir ve tekrarlanabilir sonuçlar sağlar.
0-10 mm ölçüm aralığı ve 0.01 mm çözünürlüğü ile küçük ölçü farkları ve hassas toleranslar kolaylıkla tespit edilebilir.
Hassas taşlanmış ölçüm mili ve soket yapısı, yüksek doğruluk ve düzgün hareket sağlayarak ölçüm performansını artırır.
Pirinç dişli mekanizması ve mücevher yataklı (jeweled) sistem, ibrenin daha akıcı hareket etmesini sağlayarak stabil ölçüm imkânı sunar.

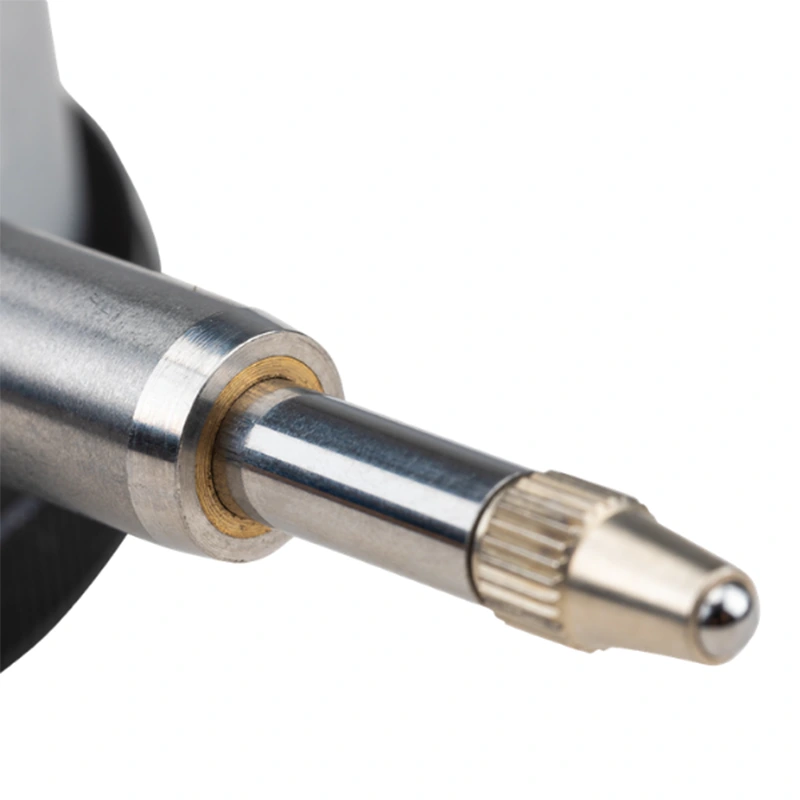

Tungsten karbür ölçüm ucu aşınmaya karşı dayanıklıdır ve farklı ölçüm uçlarıyla kullanım imkânı sağlar.
Kulaklı (lug back) arka bağlantı tasarımı sayesinde komparatör standlarına veya manyetik tabanlara güvenli şekilde monte edilebilir.
Çift skala yapısına sahip kadran tasarımı, ölçüm değerlerinin farklı yönlerden kolay okunmasını sağlar.
Ayarlanabilir tolerans göstergeleri, ölçüm sırasında kabul edilebilir üst ve alt sınırların hızlı şekilde kontrol edilmesine yardımcı olur.
Sert eloksallı (anodik oksit kaplamalı) alüminyum gövde, dayanıklılığı artırarak uzun süreli kullanım sağlar.
Dasqua 5111-1005 komparatör saati; yüzey düzlüğü, mil salgısı, paralellik kontrolü ve makine ayar işlemleri gibi birçok ölçüm uygulamasında kullanılabilir.

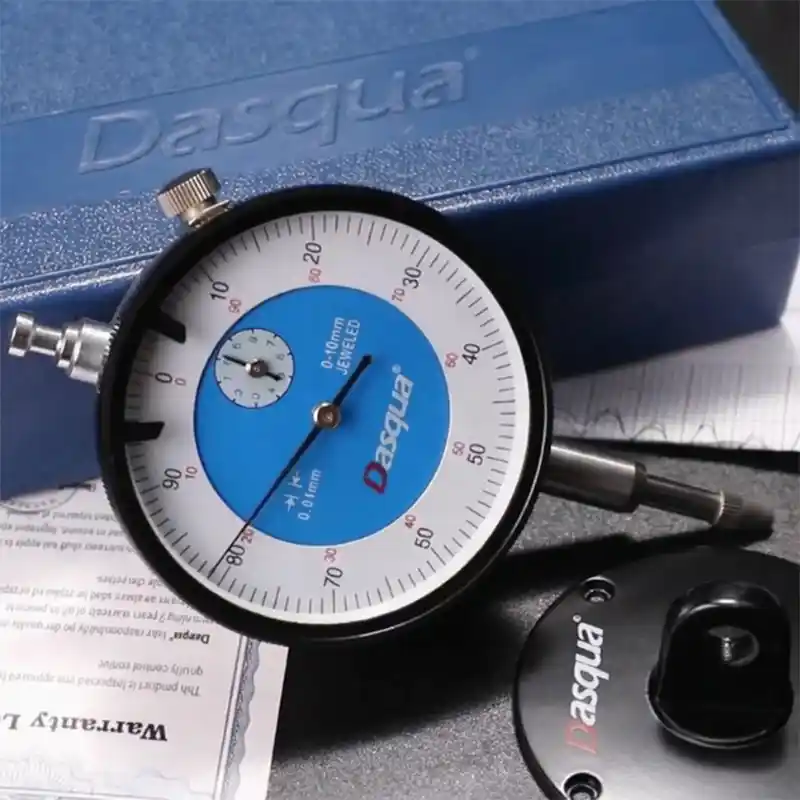

Ürün kutu içeriği: komparatör saati, kulak bağlantı aparatı ve üretici test belgesi.
1. Ana ibre ve dış skala
Komparatörde ölçüm değeri, kadranın dış kısmındaki büyük skaladan okunur. Bu modelde her bir çizgi 0.01 mm ölçü değerine karşılık gelir. Ana ibre bir tam tur döndüğünde ise ölçüm değeri toplamda 1 mm değişmiş olur.
2. Kırmızı referans sayıları
Kadran üzerinde yer alan kırmızı sayılar, ters yönde yapılan ölçümlerin daha rahat okunabilmesi için tasarlanmıştır. İbre saat yönünün tersine hareket ettiğinde ölçüm değeri doğrudan kırmızı skala üzerinden takip edilebilir.
Örnek:
Komparatör sıfırlandıktan sonra ibre sola doğru ilerleyerek siyah skalada 80 değerini gösteriyorsa, kırmızı skalada 20 okunur. Bu durumda ölçülen değer 0.20 mm olur.
3. Tolerans göstergeleri
Kadranın üst bölümünde bulunan ayarlanabilir tolerans göstergeleri, ölçüm sırasında kabul edilebilir ölçü aralığının belirlenmesini sağlar. Operatör, ibrenin bu iki gösterge arasında kalıp kalmadığını kontrol ederek parçanın tolerans sınırları içinde olup olmadığını hızlıca değerlendirebilir. Bu özellik özellikle seri üretim ve kalite kontrol uygulamalarında pratiklik sağlar.
Örnek:
Tolerans göstergeleri 0.20 mm ile 0.40 mm arasına ayarlandığında, ibre bu aralık içerisinde kaldığı sürece ölçülen parça kabul edilebilir tolerans sınırları içinde değerlendirilir.
4. Küçük kadran (tur sayacı)
Kadranın ortasında bulunan küçük gösterge, ana ibrenin kaç tur attığını gösterir. Ana ibre her tam tur attığında küçük kadran 1 mm ilerler ve böylece toplam ölçüm değeri kolayca takip edilebilir.
5. Sıfırlama ve bezel ayarı
Komparatör ölçüm yapılacak yüzeye temas ettirildikten sonra dıştaki döner çerçeve (bezel) çevrilerek ibre sıfır noktasına hizalanır. Bu işlem referans noktası oluşturur ve ölçüm sırasında oluşan sapmaların daha kolay görülmesini sağlar. İstenirse kadran kilitleme vidası sıkılarak yapılan ayar sabitlenebilir.
Komparatörde ölçüm değeri nasıl okunur?
Küçük kadran 2 değerini, ana ibre ise 35’i gösteriyorsa toplam ölçüm değeri 2.35 mm olur. Küçük kadran milimetre cinsinden ölçümü gösterirken, ana ibre ise 0.01 mm çözünürlükteki ölçüm değerini ifade eder.
