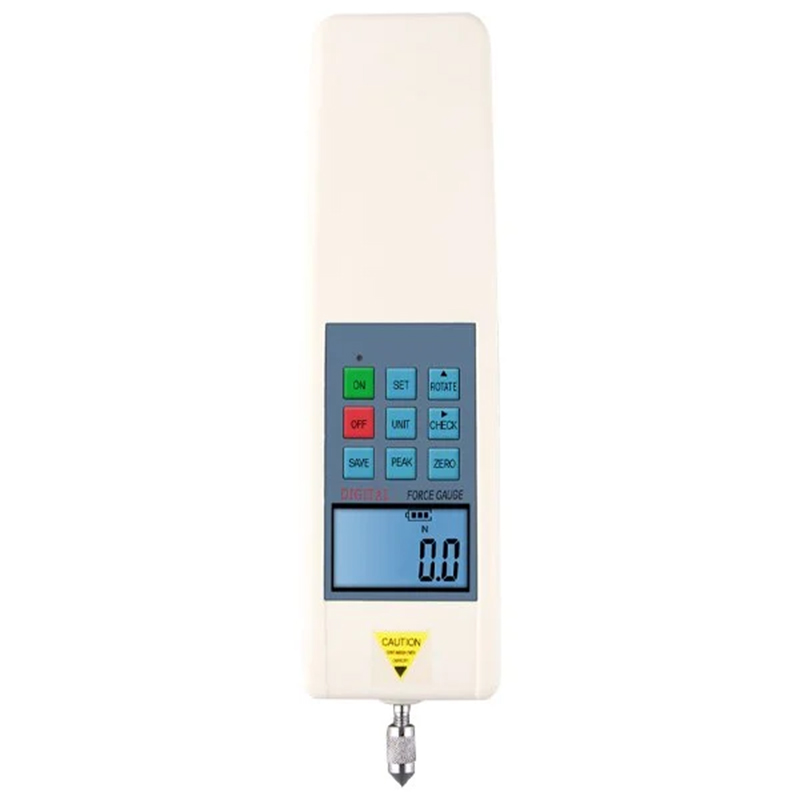

Loyka HF 500 Elektronik Dijital Dinamometre

Loyka HF 500 Elektronik Dijital Dinamometre

Genel Tanım:

• HF 500 dijital dinamometre; 500 Newton’a (50 kg) kadar ölçüm yapabilen, RS232 bağlantısı ile bilgisayara bağlanabilen ve ölçülen değerleri kayıt edebilen hassas bir kuvvet ölçüm cihazıdır.

Öne Çıkan Özellikler:

• Ölçüm Kapasitesi: 500 Newton (50 kilogram) itme ve çekme kuvveti.

• Kayıt Fonksiyonu: Ölçüm verilerini hem kendi hafızasında (447 adet kayıt kapasitesi) hem de bilgisayar ortamında saklayabilir.

• Bağlantı: RS232 bağlantısı ile bilgisayara bağlanabilir. Excel formatında veri aktarımı ve yazdırma yapılabilir.

• Kullanım Alanları: Gerilim testleri, sıkıştırma testleri, anahtarlama testleri, konnektör ekleme/çekme, kırılma testleri, etkili itme/çekme testleri.

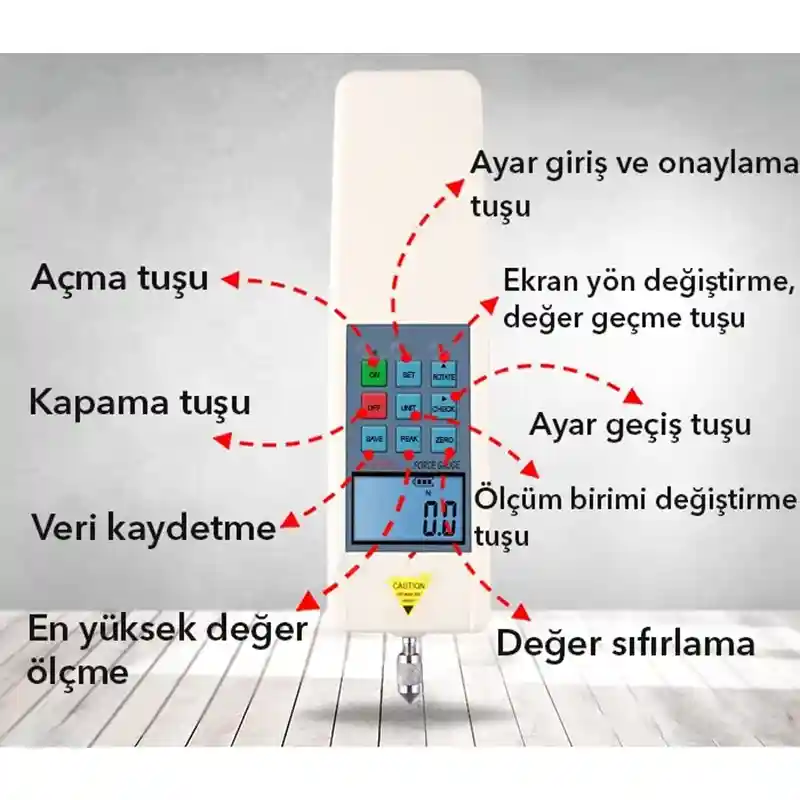

Cihaz Üzerindeki Butonlar ve Fonksiyonları:

• UNIT Butonu: Newton, kilogram veya libre (lbs) birimlerinden biri seçilerek ölçüm yapılabilir.

• PEAK Butonu: Ölçüm sırasında ulaşılan en yüksek kuvvet değerini ekranda sabitler.

• ROTATE Butonu: Ekran yönünü değiştirmenizi sağlar.

• CHECK Butonu: Kayıtlı ölçüm değerlerini görüntüler ve ayarlar arasında geçiş yapılabilir.

• SET Butonu: Detaylı ayarlar yapılabilir.

• ON/OFF Butonu: Cihazı manuel olarak açar/kapatır. Ayrıca cihaz 10 dakika işlem yapılmazsa kendiliğinden kapanır.

Bilgisayara Bağlantı:

• RS232 kablosu ile bilgisayara bağlanır. Eğer bilgisayarda RS232 portu yoksa, RS232-USB dönüştürücü kullanılması gerekir (opsiyonel olarak temin edilebilir).

• Yazılım yükleme CD’sinde yer alan "MulForce_EN" dosyasından "Force.exe" yazılımı çalıştırılır.

• Bağlantı adımları:

  1. Cihazı bağlayın ve açın.

  2. Yazılımı başlatın.

  3. Sırasıyla "SET" > "Connect Style" > "OK" adımları izlenir.

  4. "Control" sekmesinden "Connect" komutu ile bağlantı sağlanır.

  5. "Angular display" üzerinden anlık veriler izlenebilir.

Kayıt İşlemi:

1. Yazılımda "Force.exe" çalıştırılır.

2. "SET" > "New Test" > "TestItem" adımları ile yeni bir test başlatılır.

3. "Chart Display" bölümünde "START" ile kayıt başlatılır, "STOP" ile sonlandırılır.

4. Her kayıt farklı satırda saklanır.

5. Satır numarası, ekranın sol üst köşesinde gösterilir.

Raporlama:

1. Yazılım açılır, "Report" > "Data Query" > "Select Test Item" ile istenen tablo seçilir.

2. "Channel 1" işaretlenir.

3. "Data Query" ile veri sıralanır.

4. "Show Chart" ile grafik görüntülenir.

5. "Export Chart" ile grafik çıktısı, "Export Data" ile Excel çıktısı alınır.

Excel Veri Biçimlendirme (Gerekli Durumlarda):

1. "A" sütunundaki tüm veriler seçilir.

2. Sağ tıklanarak "Hücreleri Biçimlendir" > "Tarih" > "14.3" biçimi seçilir.

3. Veriler sola yaslanarak düzenlenir.

Kutu İçeriği:

• HF 500 dinamometre

• Şarj adaptörü

• 6 adet farklı uç başlığı

• 1 adet RS232 kablosu

• Yazılım kurulum CD’si

• Kullanım kılavuzu

TEKNİK ÖZELLİKLER

• Kapasite (Newton) : 5 - 500 N

• Kapasite (kg) : 50 kg

• Kapasite (lbs) : 110 lbs

• Çözünürlük (Newton) : 0.1 N

• Çözünürlük (kg) : 0.01 kg

• Çözünürlük (lbs) : 0.01 lbs

• Ölçüm Hassasiyeti : ±0,5%

• Ölçüm Birimi : N, kg, lbs

• Sensör Yapısı : Yüksek hassasiyetli S tipi sensör

• Ekran : LCD

• Data Çıkışı : RS232

• Boyutları : 273 x 182 x 70 mm

• Ağırlık : 586 gr.

• Güç kaynağı : Şarj edilebilen batarya
