PCE EVSE 310 EVSE Adaptörü, Şarj İstasyonları İçin Tip 2 Test Adaptörü

PCE-EVSE 310 EVSE Adaptörü | Şarj İstasyonları İçin Tip 2 Test Adaptörü

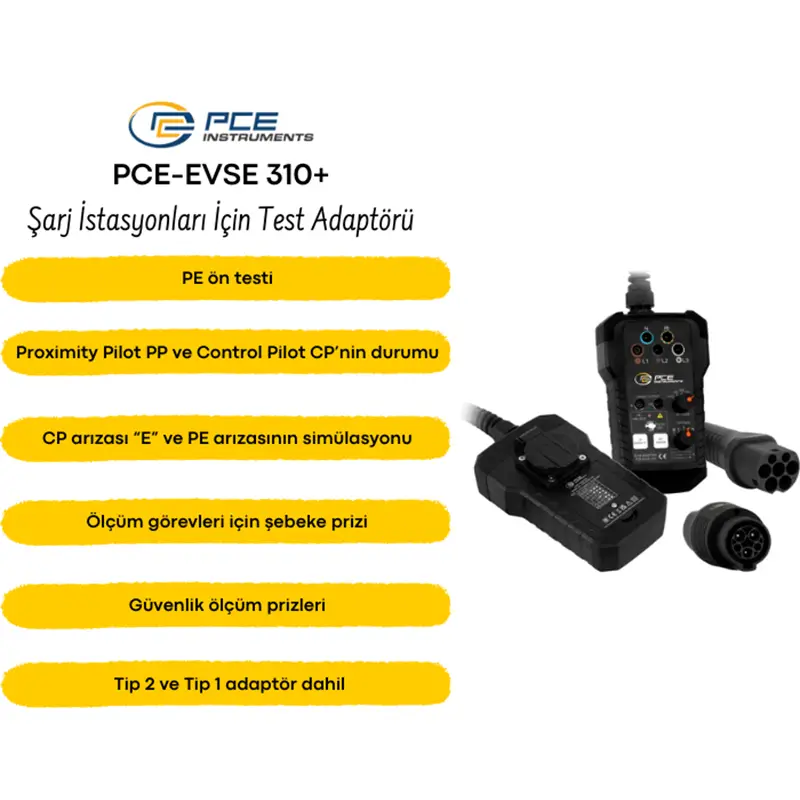

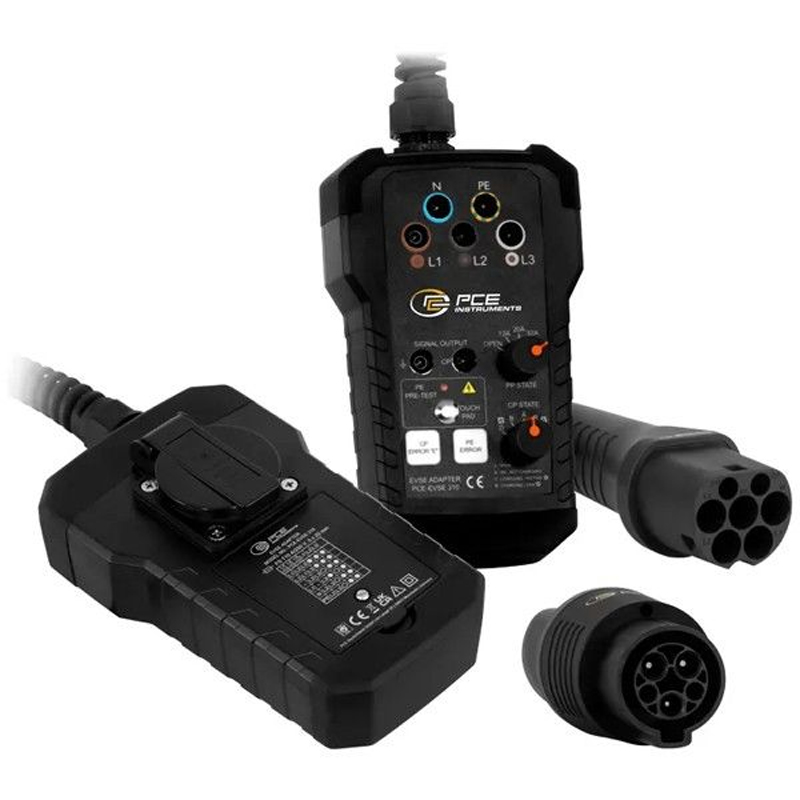

PCE-EVSE 310 EVSE adaptör, elektrikli otomobiller için şarj istasyonlarını (şarj modu 3) test etmek amacıyla VDE 0100 test cihazları için geliştirilmiş bir test ekipmanıdır. Tesisat test cihazı PCE-ITE 55B ve diğer birçok standart VDE 0100 test cihazı ile uyumlu çalışır. Adaptör üzerindeki LED göstergeler sayesinde üç fazda voltaj tespiti yapılarak tesisatta hata olup olmadığı hızlıca belirlenebilir.

• PP State döner anahtarı, şarj kablosunun akım taşıma kapasitesini simüle etmek için kullanılabilir.

• Akım taşıma kapasitesi, PP ve PE iletkenleri arasına bağlanan farklı dirençlerle simüle edilir.

• CP State döner anahtarı ile çeşitli araç durumları simüle edilebilir. Bu durumlar, CP ve PE iletkenleri arasına bağlanan farklı dirençler vasıtasıyla gerçekleştirilir.

• Şebeke prizine harici bir yük bağlanabilir. Bu çıkış sadece ölçüm amaçlıdır ve elektrik sayacının işlevini kontrol etmeye olanak tanır.

• Ayrıca adaptör, PE arızasını (topraklama hatası) simüle etme özelliğine sahiptir.

• Ürün, kullanımı kolay taşıma çantası içinde teslim edilir.

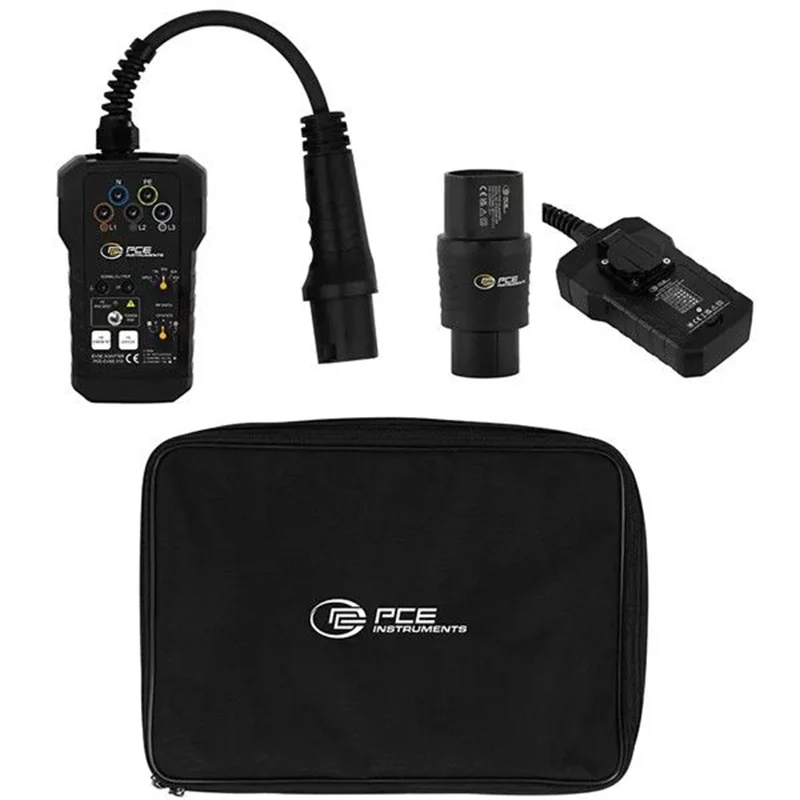

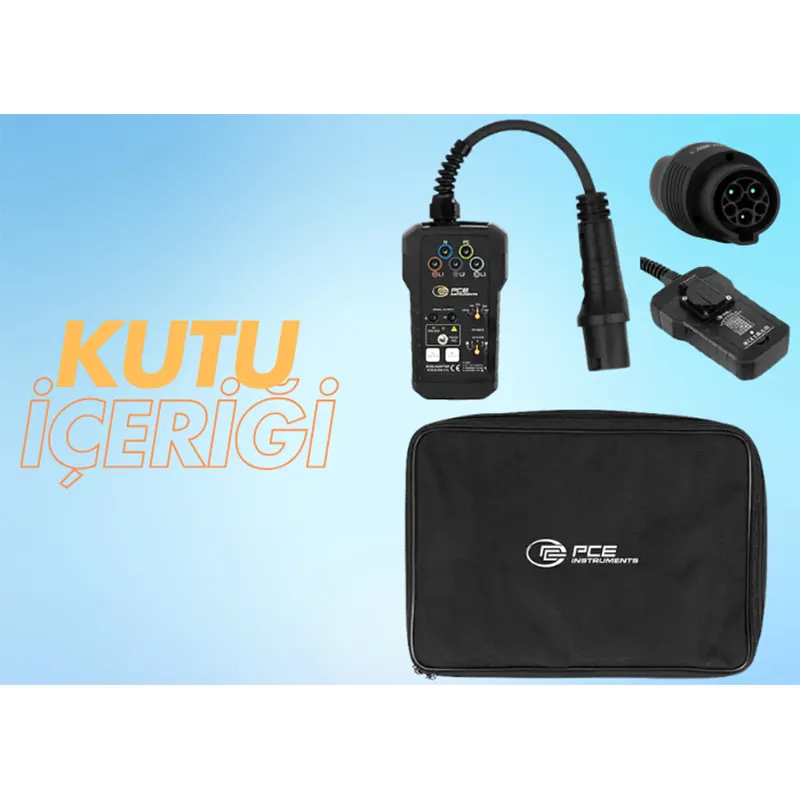

• Kutu içeriği: 1 x EVSE Adaptör PCE-EVSE 310, 1 x Tip 2 Adaptör, 1 x Taşıma Çantası, 1 x İngilizce Kullanım Kılavuzu.

• Tip 2 adaptör dahildir; Tip 1 bağlantılı wallbox için opsiyonel adaptör ayrıca temin edilebilir.



TEKNİK ÖZELLİKLER

• PE Ön Testi: Var, kapasitif elektrod ile

• PP Simülasyonu: Açık, 13 A, 20 A, 32 A, 63 A

• CP Durumu: A, B, C, D

• CP Arızası "E": E

• PE Arızası / Topraklama Hatası: Var

• Bağlantılar: L1, L2, L3, N, PE

• Bağlantılar Ek Bilgi: Maks. 230 V (1 fazlı) / 430 V (3 fazlı); 50 / 60 Hz | 10 A / 250 V | Kabloya takılı Tip 2 adaptör | (Tip 1 için opsiyonel adaptör gereklidir)

• Standartlar: IEC 62196-2 Tip 2 adaptör

• Kablo Uzunluğu: 25 cm

• Güvenlik Standardı: CAT II / 300 V

• Şebeke Prizi: Maks. 250 V; 50/60 Hz; 10 A

• Sigorta: Şebeke prizi T10A/250 V

• Koruma Sınıfı: IP40

• Ağırlık: 643 gram

• Boyut: 600 x 105 x 73 mm

• Çalışma Koşulları: 0°C ... 40°C, %80 nem oranı (n.o)

• Depolama Koşulları: -10°C ... +50°C, %80 nem oranı (n.o)

• Paket İçeriği: 1 x EVSE Adaptör PCE-EVSE 310, 1 x Tip 2 Adaptör, 1 x Taşıma Çantası, 1 x İngilizce Kullanım Kılavuzu
