PCE HT 224E Beton Test Cihazı, Schmidt Çekici

PCE-HT 224E Beton Test Cihazı | Schmidt Çekici

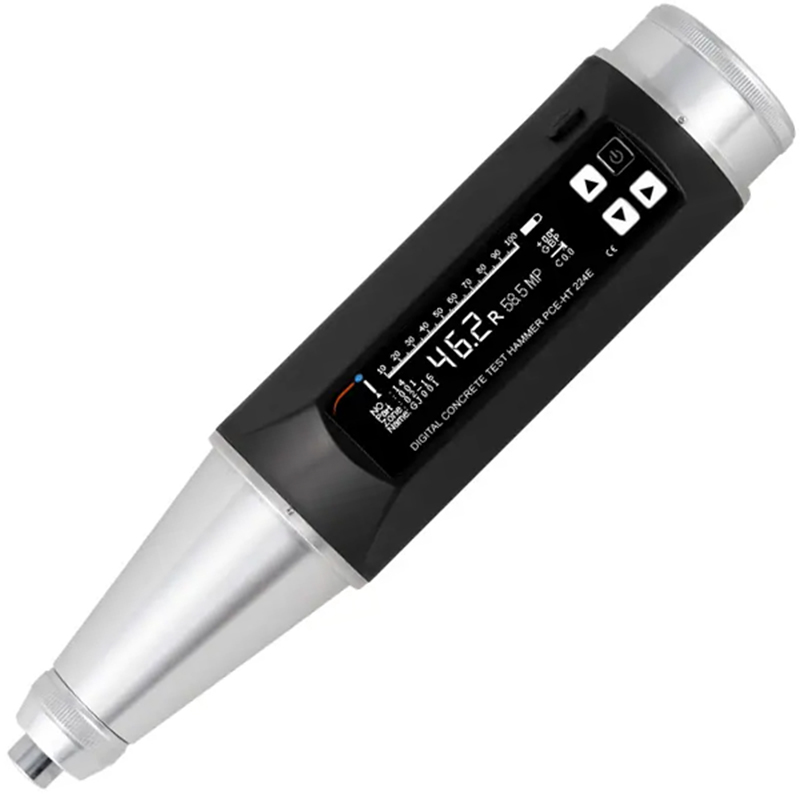

PCE-HT 224E beton test cihazı, inşaat mühendisliğinde yaygın olarak kullanılan betonun basınç dayanımını tahribatsız yöntemle ölçmek amacıyla geliştirilmiştir.
Betonun basınç dayanımı testine yönelik gereksinimleri karşılamak üzere tasarlanan bu cihaz, "Schmidt çekici" olarak da adlandırılır.
Bu adlandırmanın sebebi, cihazın İsviçreli mühendis Ernst Schmidt tarafından geliştirilmiş olmasıdır.

• HT-224E beton test cihazı, incelenen beton yapısının basınç dayanımını anında belirleyebilmesi sayesinde yerinde numune kalite değerlendirmeleri için idealdir.

• Ölçümler Schmidt prensibine göre gerçekleştirilir.

• Test bölgesi hesaplama yöntemi şu şekildedir: Her test bölgesinde 16 ölçüm yapılır. Üç maksimum ve üç minimum değer çıkarılır, kalan 10 değerin ortalaması alınarak geri tepme değeri hesaplanır.

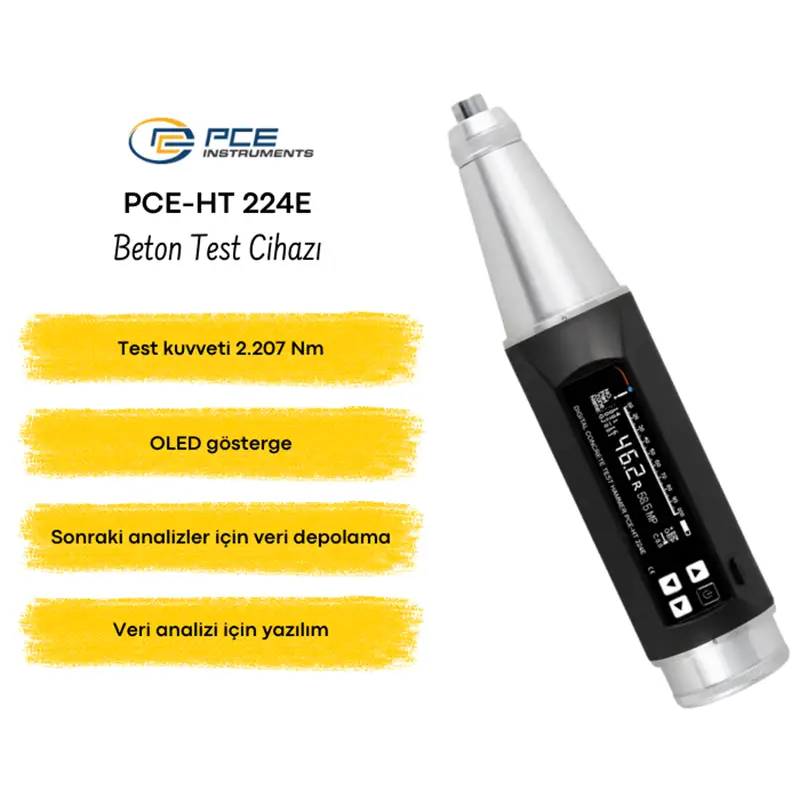

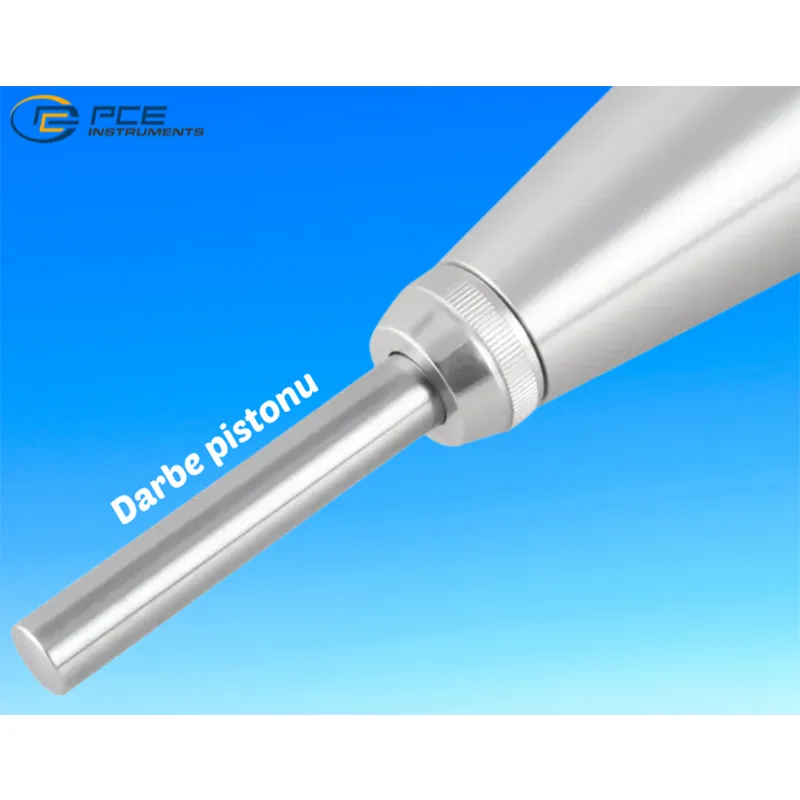

• Cihazın entegre mekanizması, her ölçümde 2.207 Nm sabit darbe enerjisi uygulayarak tutarlı ve güvenilir test sonuçları sunar.

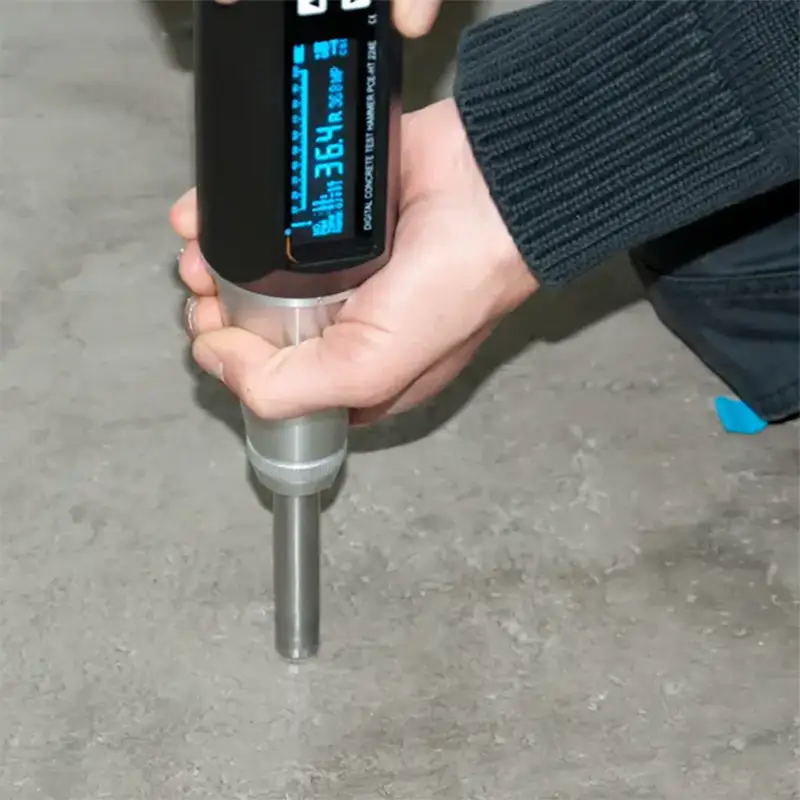

• Sahada yapılan testlerde cihazın hassasiyeti ve güvenilirliği doğrudan gözlemlenebilir.

• Kompakt ve entegre tasarımı sayesinde taşınması kolaydır.

• Cihaz, geri tepme mekanizmasının yapısını değiştirmeden veri toplayabilen temassız optik sensöre sahiptir. Bu sensör, mekanik parçalara temas etmeden ve sürtünme oluşturmadan çalıştığı için uzun ömürlüdür.

• Test açısı, yüzey özellikleri, karbonizasyon derinliği gibi parametreler sahada ayarlanabilir.

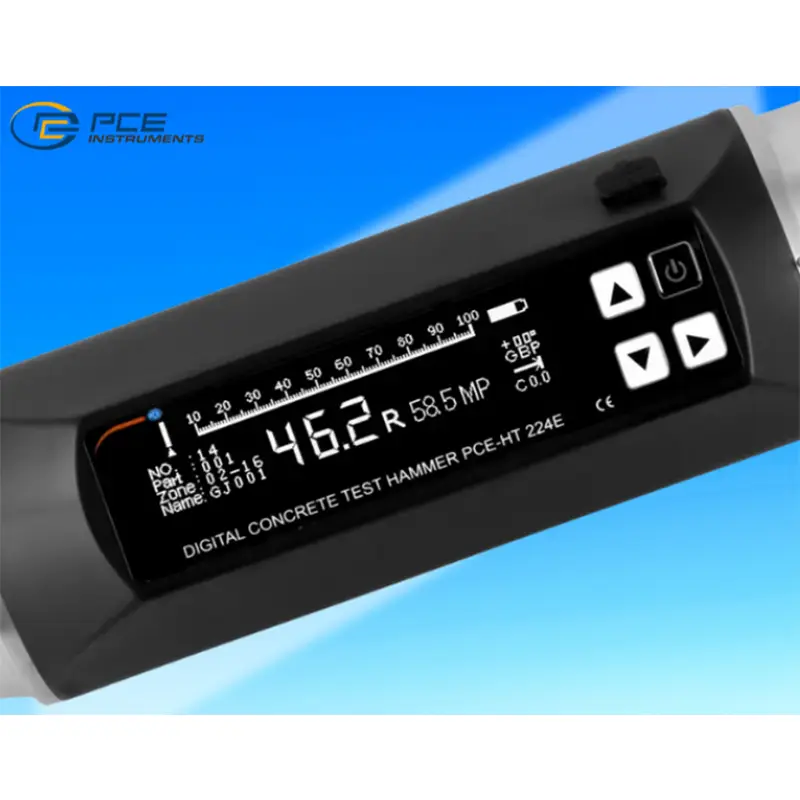

• Ölçüm sonrasında; orijinal değer, geri tepme değeri, test bölgesi dayanım değeri ve bileşen dayanım değeri gibi veriler anında görüntülenip analiz edilebilir.

• HT-244E cihazının paket içeriği: PCE-HT 224E Beton Ölçüm Cihazı, mini USB kablosu, zımpara taşı, yazılım (açıklamada bağlantı yer alır), şarj cihazı, taşıma çantası ve kullanım kılavuzudur.

• USB arayüzü ile veriler bilgisayara aktarılabilir. Entegre yazılım sayesinde veriler Excel formatında kaydedilebilir, kullanıcıya özel raporlar oluşturulabilir.

Beton Test Cihazının Temel İşlevleri ve Parametreleri

• Test Sayısı ve Test Bölgesi: Yönetmeliklere göre her test bölgesi için 16 ölçüm noktası belirlenmiştir. Test bölgesi, 0,04 m²’den büyük olmayan bir alanda betonun basınç dayanımını ölçmek amacıyla kullanılır.

• Beton Dayanımının Hesaplanması: Elde edilen geri tepme değeri, dayanım ölçüm eğrisi ve karbonizasyon derinliği dikkate alınarak betonun eşdeğer dayanım değeri hesaplanır.

• Test Açısı ve Yüzey Ayarlamaları: Geri tepme mekanizması yatay konumda değilse ya da yüzey beton döküm yüzeyi değilse, cihaz otomatik açısal düzeltme yapar.

• Karbonizasyon Derinliği: Betonun kimyasal korozyon sonucu alkalinitesini kaybetmesiyle oluşan karbonizasyon derinliği 0,0 – 6,00 mm aralığında girilerek dayanım değeri hesaplanır.

• Dayanım Ölçüm Eğrisi: Cihazda dört farklı eğri yer alır:

  1. National Standard Pumping (Pompalı beton için ulusal standart)

  2. National Standard Non Pumping (Pompasız beton için ulusal standart)

  3. Specific Curve 1

  4. Specific Curve 2
     (Bu eğriler özel test ihtiyacına göre yazılım aracılığıyla cihaza yüklenebilir.)

• Dayanım Değerinin Görüntülenmesi: Test edilen yüzey ve geri tepme değeri aynı anda görüntülenebilir. Ortalama değer alınmaz; maksimum ve minimumlar dışarıda bırakılmaz. Bu nedenle sonuçlar referans olarak değerlendirilmelidir.

Teknik Özellikler

• Ölçüm Aralığı : 10 ... 100 N/mm²

• Hassasiyet : ±0,1 R

• Ekran : OLED

• Nominal Kinetik Enerji : 2,207 Nm, 0,225 kgm

• Bağlantı : Bluetooth, mikro USB

• Hafıza : Her biri 256 ölçümden oluşan 1000 veri birimi

• Ölçüm Birimi : MPa, N/mm², kgf/mm²

• Sensör Tipi : Temassız optik sensör

• Çalışma Sıcaklığı : -40 derece ... 60 derece

• Ürünün Ebatı : 280 x 75 x 60 mm

• Ağırlık : Yaklaşık 1,2 kg

• Güç Kaynağı : 3,7 V lityum iyon pil
