Testo 550S Manifold ve Hortum Seti 4000 Psi, 5/16, R410A

Testo 550S Manifold ve Hortum Seti 4000 Psi | 5/16 | R410A

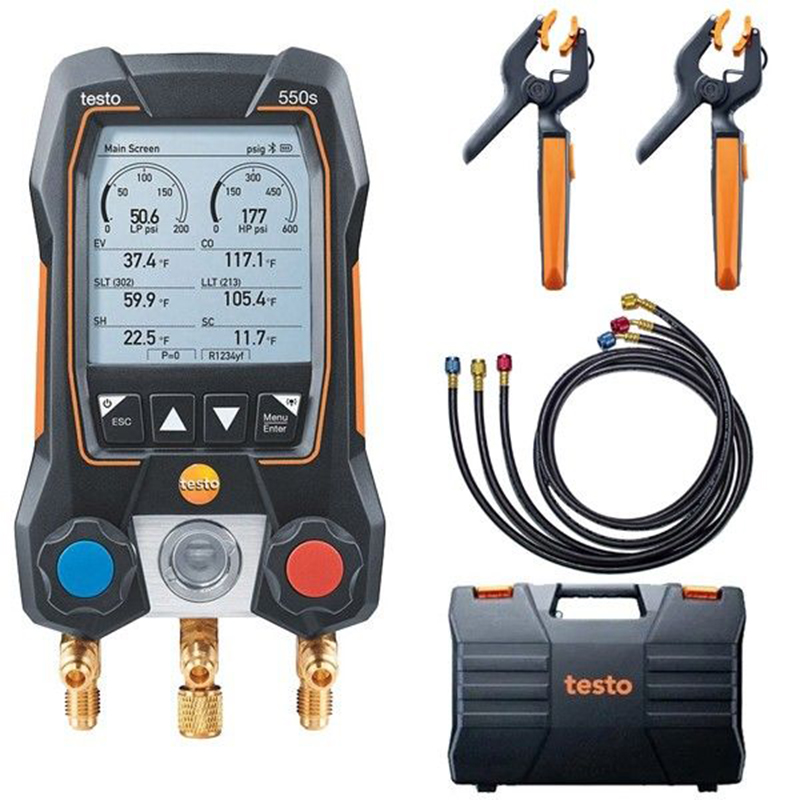

• Testo 550s dijital manifold, soğutma sistemleri ve ısı pompalarında çok sayıda ölçüm ve kontrol görevini tek cihazda toplayarak pratik kullanım sağlar.

• Çoklu Ölçüm Modları: AC + Soğutma, Tahliye, Sızdırmazlık Testi, Hedef Aşırı Kızdırma, Kompresör Testi (DLT) ve Delta T ölçümleri tek cihazda yapılabilir.

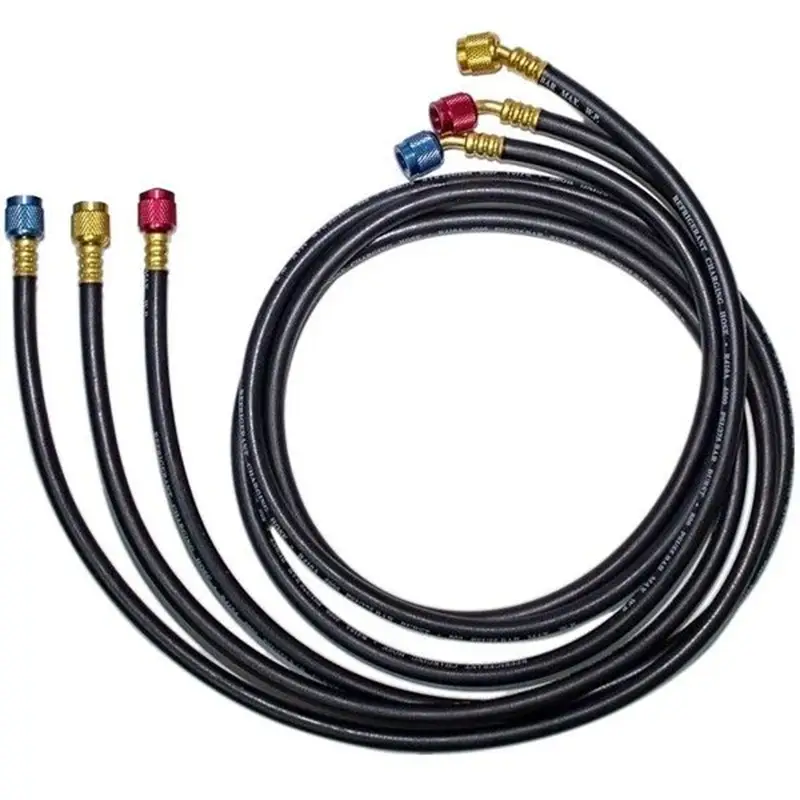

• Hortum Seti: 3 adet hortum içerir. Hortumlar;

  • Mavi (Düşük Basınç): Eğimli 5/16 inç ve düz 1/4 inç uçlara sahiptir.

  • Kırmızı (Yüksek Basınç): Eğimli 5/16 inç ve düz 1/4 inç uçlara sahiptir.

  • Altın Renk (Servis): Her iki ucu 1/4 inç; biri eğimli, diğeri düz uçludur.

• Hortum Özellikleri: Uzunluk 152 cm, 800 PSI çalışma basıncı, 4000 PSI patlama basıncı.

• R410A Uyumlu: Yüksek basınç gerektiren R410A soğutucu gaz için uygundur.

• Akıllı Prob Bağlantısı: Diğer akıllı problar cihaza bağlanarak tek cihaz ve program üzerinden kontrol edilebilir.

• Sıcaklık Düzeltmeli Sızdırmazlık Testi: Cihazda sıcaklık düzeltme ile hassas sızdırmazlık testi yapılabilir.

• Ekran: Nümerik ve grafik bar göstergeleri mevcuttur.

• Prob Seti: Set içerisinde 2 adet testo 115i kıskaçlı tip sıcaklık probu bulunmaktadır.

• Testo 115i Akıllı Prob Fonksiyonları: Fark sıcaklığı, basma hattı sıcaklığı, emme hattı sıcaklığı ölçümü yapılabilir.

• Soğutucu Bilgileri: Cihazda önceden tanımlı 90 adet soğutucu bilgisi entegre edilmiştir.

• Otomatik Güncellemeler: Testo Smart uygulaması ile güncel soğutucu akışkanlar otomatik olarak güncellenir.

• Opsiyonel Prob Desteği: Testo 552i, 605i, 905i ve diğer Mini-DIN girişli problar bağlanabilir.

• 2 Yollu Valf Bloğu: Alçak ve yüksek basınç kolayca kontrol edilir.

• Vana Aktüatörleri: Mavi vana alçak basıncı, kırmızı vana yüksek basıncı gösterir.

• Ayarlanabilir Basınç ve Sıcaklık: Cihaz üzerindeki değerler yüklenebilir ve ayarlanabilir.

• Bluetooth Bağlantısı: Cihaz Bluetooth ile telefon veya tablete bağlanarak ölçümler canlı takip edilebilir ve kaydedilebilir.

• Veri Aktarımı: Ölçüm verileri PDF veya CSV formatında kaydedilip e-posta ile gönderilebilir.

• Sistem Gereksinimleri: İOS 11.0 veya üzeri, Android 6.0 veya üzeri işletim sistemleri ve Bluetooth 4.0 veya üzeri gereklidir.

• Otomatik Hesaplama: Aşırı ısınma ve alt soğuma işlemlerini eşzamanlı hesaplayarak manuel hataları ortadan kaldırır.

• Auto Tfac Faktörü: Ölçüm hatalarını azaltmak için yüzey kompanzasyon faktörü içerir.

• Basınç Sıfırlama: Ölçüm sonrası grafik veya sayısal ekranda değerler kalırsa vana aktüatörleri açıp kapatılarak ya da tuşa basılı tutularak basınç sıfırlanabilir.

• Aydınlatmalı LCD Ekran: Karanlık ortamlarda kolay kullanım sağlar.

• Ekran Aydınlatma Süresi: 10, 30, 60 saniye veya sürekli açık olarak ayarlanabilir.

• Diğer Ayarlar: Ölçüm birimi, ekran parlaklığı ve otomatik kapanma gibi ayarlar cihaz üzerinden yapılabilir.

Testo 550s Dijital Manifold Cihazı Kurulum ve Bağlantı Adımları

• Cihazı Açma: Öncelikle Testo 550s dijital manifold cihazını açın ve basit kurulum işlemini gerçekleştirin.

• Bluetooth Ayarları: Cihazın menüsünden Bluetooth ve Gelişmiş Bluetooth ayarlarını "ON" konumuna getirin, ardından "Tamamlandı" butonunu onaylayın.

• Prob Açma: Kutu içerisinden çıkan 2 adet Testo 115i kıskaçlı sıcaklık ölçerin düğmesine basılı tutarak açın.

• LED Durumu: Kıskaçlı sıcaklık ölçerin ön kısmındaki LED ışıklar sarı renkte yanıp sönmeye başlayacaktır. Bu, cihazın bağlantı arayışında olduğunu gösterir.

• Bağlantı Onayı: LED ışıklar yeşil renge döndüğünde, problar Testo 550s cihazına başarıyla bağlanmış demektir.

• Bluetooth Bağlantı Durumu: Cihazın sağ üst kısmında bulunan Bluetooth simgesinden kaç adet cihazın bağlı olduğunu görebilirsiniz.

• Mobil Uygulama Kurulumu: Mobil cihazınıza ya da tabletinize; Android için Play Store’dan, iOS için App Store’dan Testo Smart uygulamasını indirip kurun.

• Cihazların Görünmesi: Uygulamayı açtığınızda Testo 550s cihazı ve bağlı diğer problar otomatik olarak uygulama ekranında görünecektir.

• Mod Seçimi: Testo 550s dijital manifold cihazınızda seçtiğiniz ölçüm moduna göre mobil uygulamadaki ekran otomatik olarak değişecektir.

• Raporlama ve Veri Kaydetme: Mobil cihazınız, raporlama ve veri kaydetme işlemlerini kolayca yapabilmeniz için tüm olanakları sağlar.

Testo 550s Dijital Manifold Cihazı Bileşenleri

1. NTC sıcaklık probu için mini-DIN prob soketi, kapaklı

2. LCD ekran

3. Kontrol tuşları

4. Soğutucu akışkan için denetim camı

5. 2 adet vana aktüatörü

6. 3 adet soğutucu hortumları için kelepçe (bağlantı ayağı)

7. 7/16" UNF bağlantısı, pirinç, kilitlenebilir valf aktüatörü için çabuk açılan vida bağlantı kanallı; yüksek basınç için soğutucu hortumları

8. 7/16" UNF bağlantısı, gaz alma ve gaz verme bölümü

9. 7/16" UNF bağlantısı, pirinç, kilitlenebilir valf aktüatörü için çabuk açılan vida bağlantı kanallı; alçak basınç için soğutucu hortumları

10. Metal askı kancası

11. Pil yuvası

Teknik Özellikler:

• Sıcaklık Ölçüm Aralığı: -40 °C … +150 °C

• Sıcaklık Ölçüm Hassasiyeti: ±1,3 °C (20 °C – 85 °C aralığında)

• Sıcaklık Ölçüm Çözünürlüğü: 0,1 °C

• Batarya Ömrü: Yaklaşık 150 saat

• Güç Kaynağı: 3 adet AAA mikro pil

• Çalışma Sıcaklığı: -20 °C … +50 °C

• Depolama Sıcaklığı: -20 °C … +60 °C

• Boyutlar (Ebat): 183 x 90 x 30 mm

• Ağırlık: Yaklaşık 125 gram

• Sistem Gereklilikleri:

  • iOS 11.0 veya daha yeni sürüm

  • Android 6.0 veya daha yeni sürüm

  • Bluetooth 4.0 veya daha yeni sürüm

• Ek Özellikler:

  • Auto-off (Otomatik kapanma) özelliği

  • Mobil cihazlarla Bluetooth bağlantısı
